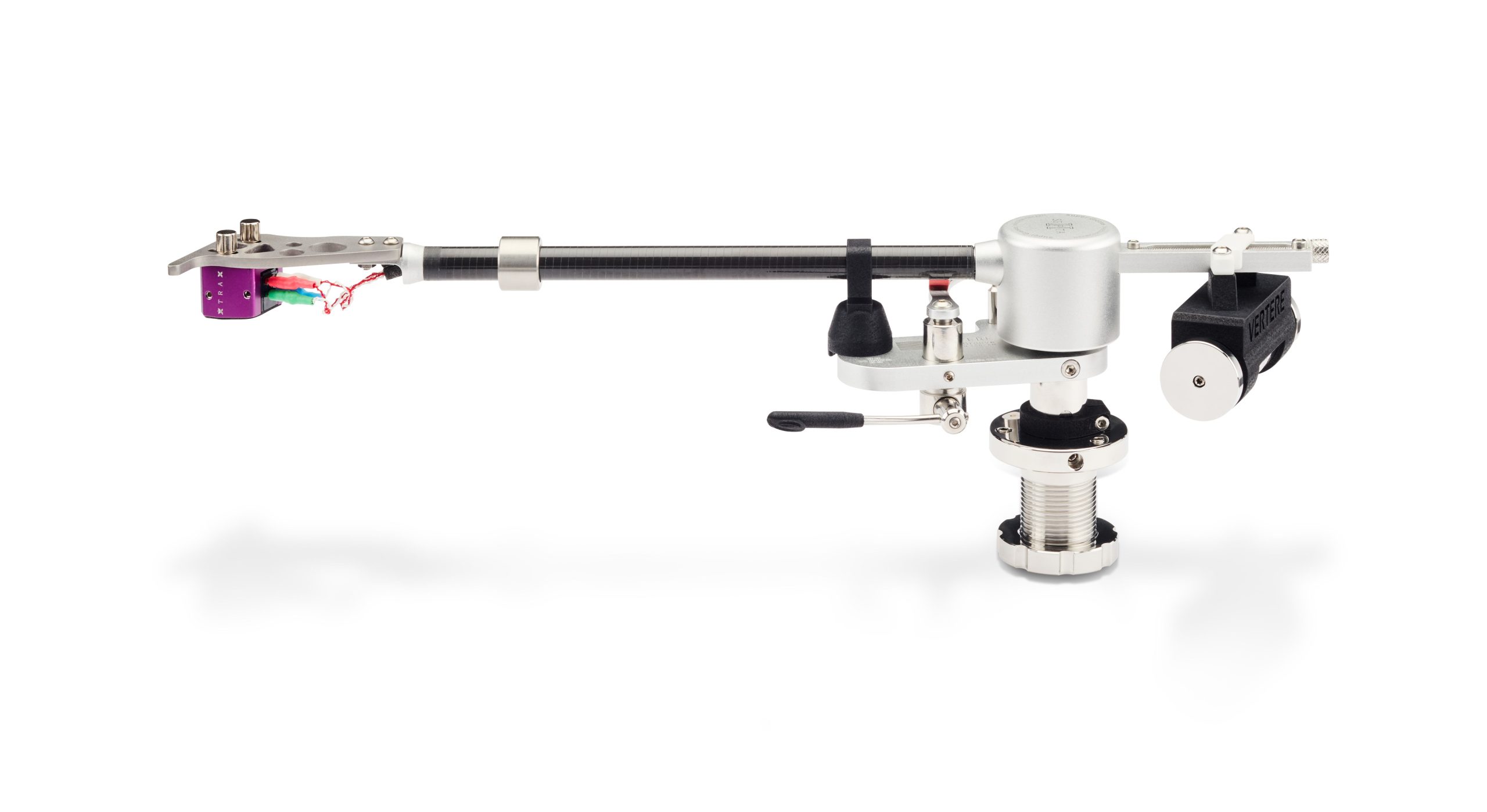

The SG-II-PTA HB
£13500, €16998, and $16995.

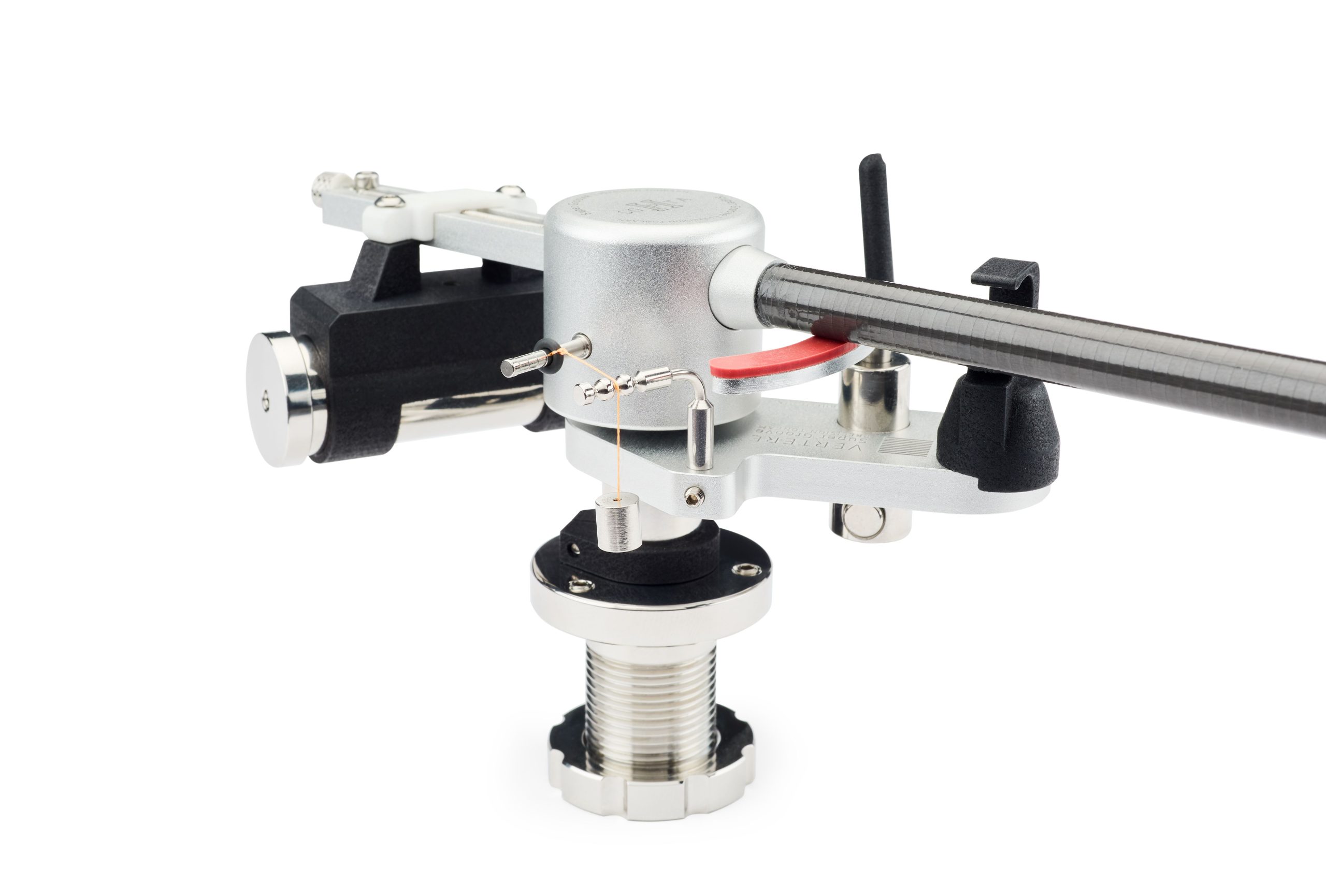

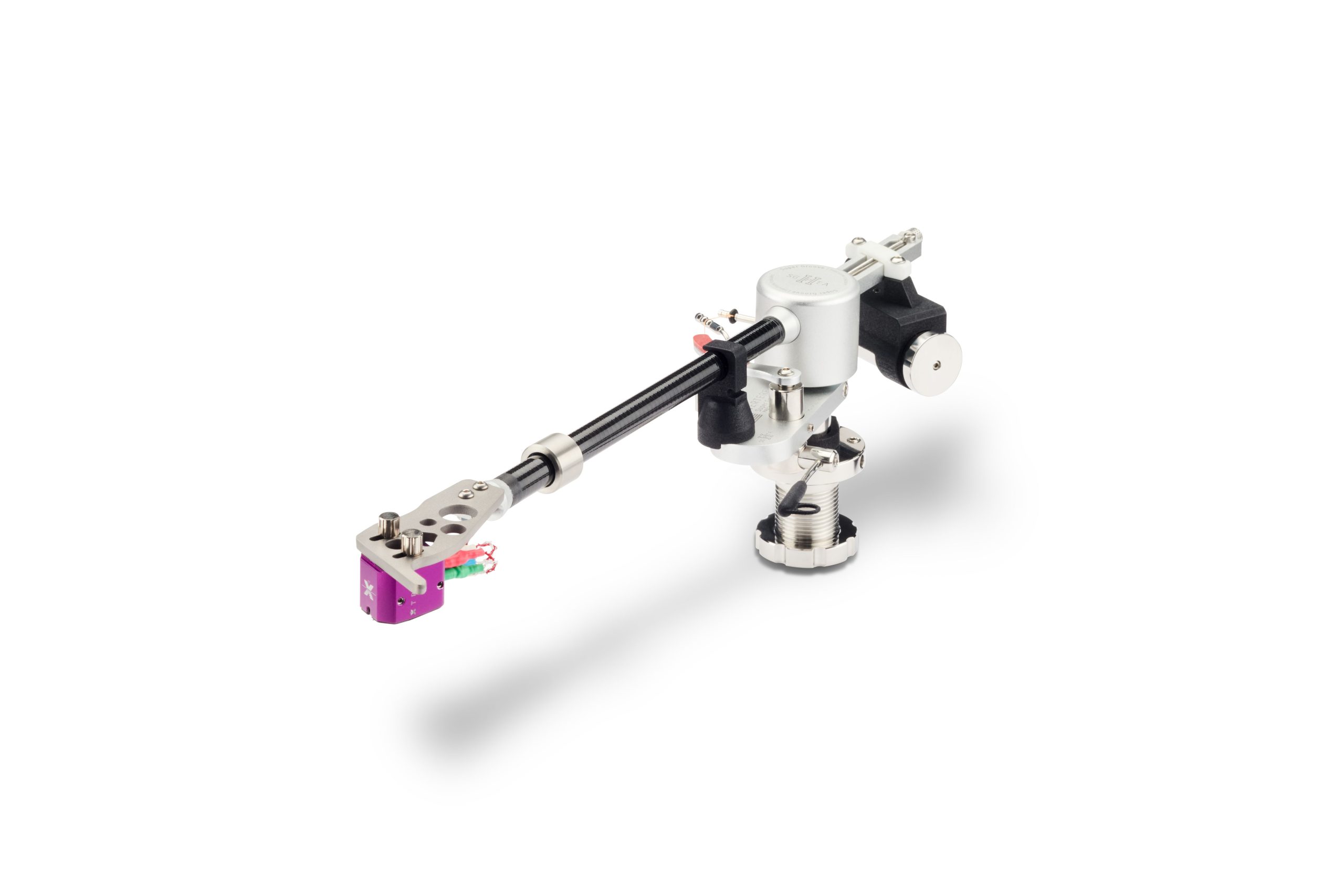

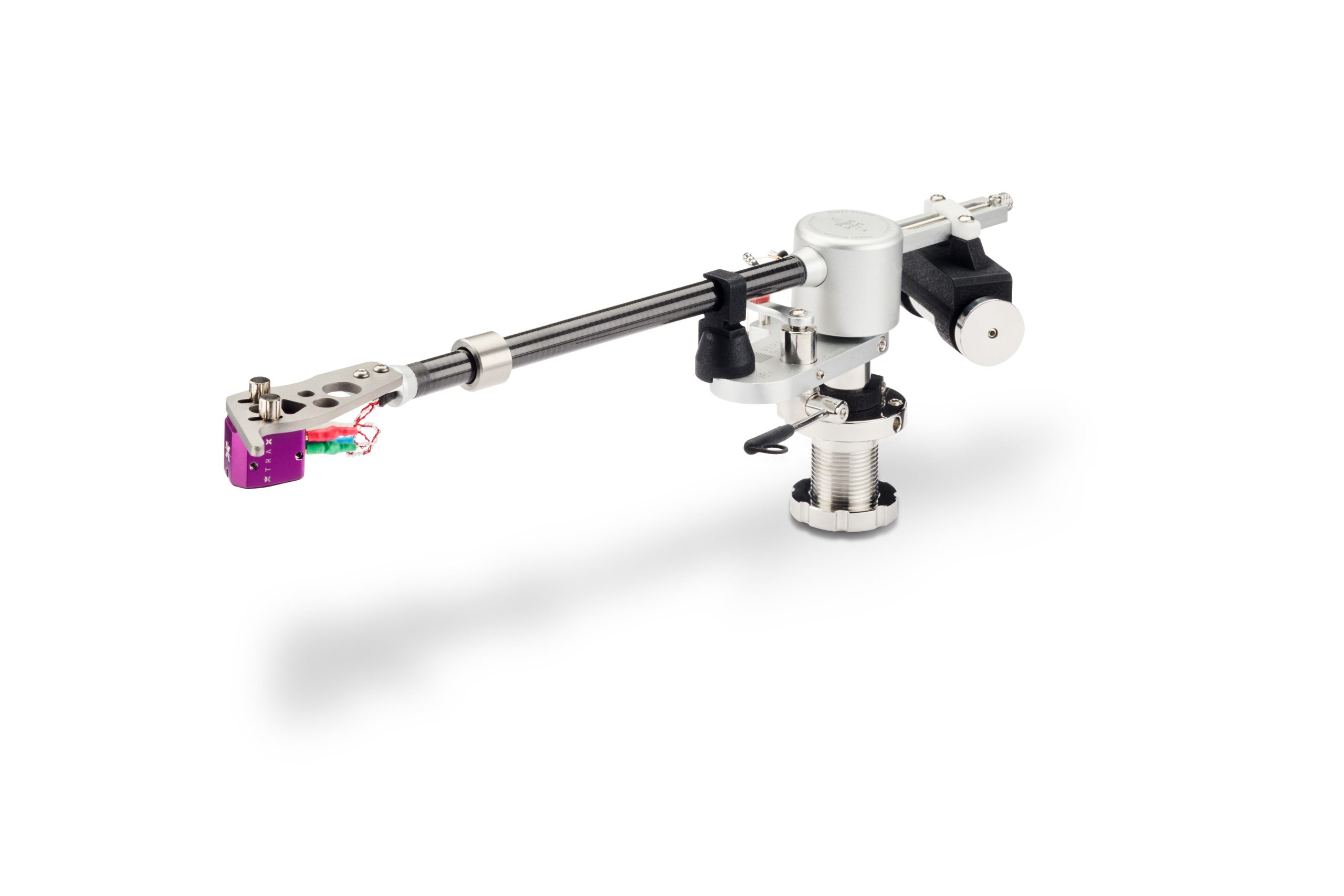

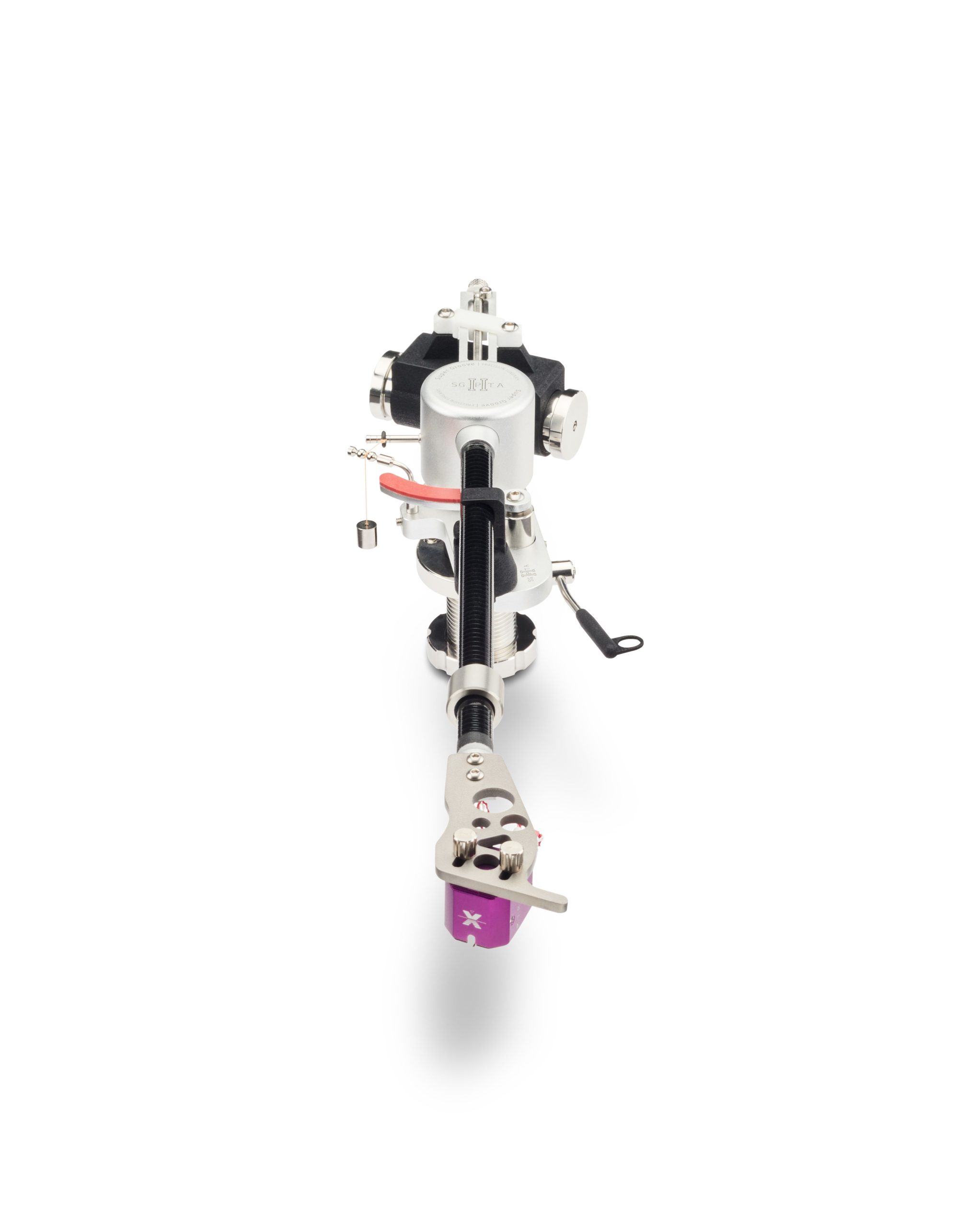

| Vertere Acoustics Munich Motorworld – Walter Rohrl Suite. 09 May 2024. At a press conference,Touraj Moghaddam Vertere’s founder and chief designer launched and demonstrated his latest tonearm design, the SG-II PTA. Vertere’s new high-end tonearm is designated the SG-II PTA, as it looks—at a brief glance—similar to the SG-1 PTA tonearms. However, looks can be deceiving, as the SG-II only shares three parts with its junior siblings: the fine tracking force weight, the lift lower mechanism, and the silicon nitride triple bearing assembly. The SG-II-PTA HB will sell for £13500, €16998, and $16995. It will be available from July. Vertere customers worldwide have called for a tonearm they feel more matches the SG-1 and RG-1 record players. Although the words from the launch of the SG-1 PTA tonearms three years ago are still almost correct: “The Vertere Super Groove Precision Tonearms utilise a combination of quality materials, including roll-wrapped carbon-fibre, stainless steel, aluminium alloys, brass and silicon nitride. Its unique bearing design and versatile anti-skate adjustment make it an ideal partner for the highest quality cartridges and turntables”. Never one to back down from pressure, Touraj set himself a target of a new tonearm with the performance approaching that of the Reference tonearm but something more affordable. T added Tungsten Carbide and removed brass from the bill of materials but, in the process, changed almost everything. The SG-II must be heard. It is just massively better than its older siblings. The overall objective was to optimise the effective mass as seen at the stylus tip. The more optimised, the more the stylus tip moves and the less the tonearm moves, which improves efficiency, dynamics, and information retrieval. Key Improvements New super-polished, aero-space-precision Silicon Carbide/Tungsten Carbide Tri-pivot bearing with ultra-low friction, stiction and noise New Titanium Headshell with improved dynamic mass distribution Heavier decoupled dual-axis stainless steel counterweight with adjustable outriders for easy azimuth adjustment Austenitic stainless steel central pillar and bearing holder Austenitic stainless steel pillar holder and clamp VTA adjustment collar for easy adjustment and repeatability New Bearing Yoke with bearing more in line with stylus tip Improved and stiffer rolled carbon fibre tube to the headshell and bearing yoke joints Improved dynamic centre of mass /centre of inertia Improved armrest with arm lock for transit The ‘Penguin’ transit spacer/lock Existing innovations Non-resonant, high-rigidity roll-wrapped carbon fibre arm tube. Sliding effective mass /arm cartridge resonance/tracking weight fine-tuning adjuster Bias-curve adjustable anti-skate mechanism. Vertere HB internal wiring Machined from solid PTFE Arm DIN connector with precision machined Vertere connectors All connections are custom-manufactured and triple gold-plated. The features in more detail SG-II TPA tonearm bearing The unique Tri-Pivot bearing consists of three super-round silicon nitride balls held captive in a precision-machined Acetal ball-retaining ring supporting the aerospace-precision machined Tungsten Carbide pivot. The pivot point centred between the silicon nitride balls provides flawless support and articulation. The new Tungsten Carbide pivot is machined and polished similarly to the RG-1 record player’s main bearing to deliver exceptionally low friction, stiction and noise. Background to the TPA bearing design At first sight, the SG-II PTA Tonearm may come across as a uni-pivot; it is anything but. A uni-pivot will skate about on its bearing point of contact while the tonearm moves side-to-side and up and down. There is no such thing as a point; one surface is supported by another and sliding relative to each other. Because of this, there is always some skating of the contact point on the support bearing surface. Although the skating or chatter may be in fractions of microns, so is the magnitude of some information stored in the vinyl groove. To eliminate this loss of information due to unwanted bearing chatter, Touraj designed the Tri-pivot bearing. Three silicon nitride precision balls and a super-precision machined tungsten carbide point provide the arm’s support and articulation. Although the tonearm may appear to behave as a uni-pivot, it is without any bearing chatter, preserving as much signal information as possible. The result is a lifelike dynamic response with unexpected clarity, musicality, and detail—genuinely significantly better than the SG-1. |

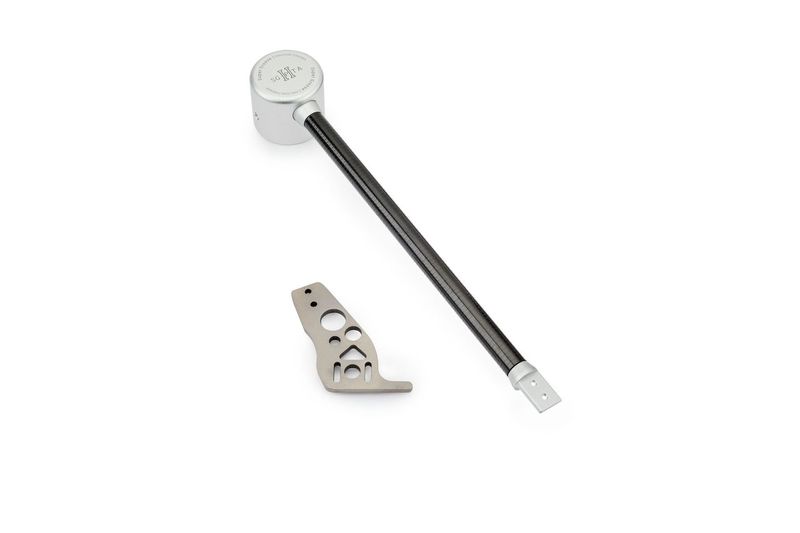

| SG-II Tonearm tube & headshell Roll-wrapped carbon fibre is used to construct the arm tube. This provides higher strength and a more homogenous fibre structure than a Pultruded or moulded equivalent. The headshell is a new, reengineered Titanium design with better dynamic balance. It is connected to the arm tube using a new, structurally improved bonded alloy end insert. This configuration’s naturally non-resonant and higher strength-to-weight ratio provide the optimum cartridge platform. |

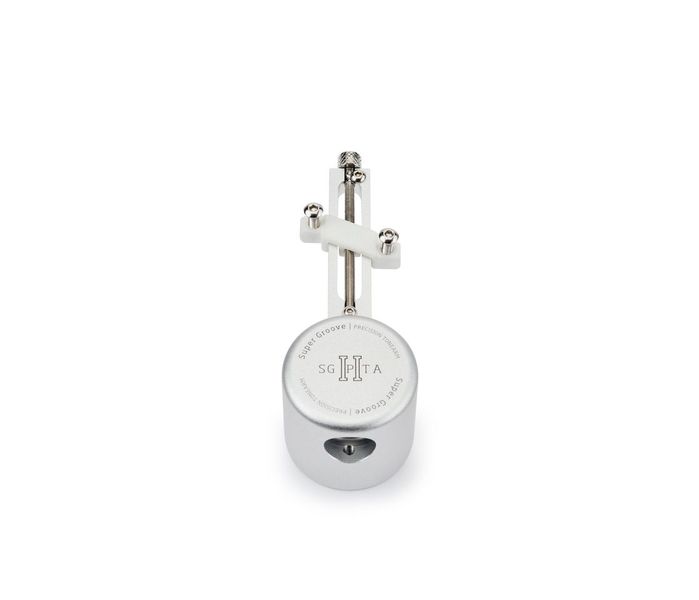

| Aluminium Bearing yoke and Austenitic Stainless (316) Steel pillar The super-precision Tungsten Carbide bearing pivot is structurally bonded to the new precision-machined aluminium alloy yoke. The assembly provides the support required for the arm tube, the main counterweight and the anti-skate mechanism. The pivot point and the counterweight centre of gravity are vertically positioned in line with the stylus tip for improved dynamic centre of mass and centres of inertia. Arm/Cartridge resonance frequency & fine-tracking weight adjustment An adjustable and decoupled stainless ring allowed to move along the arm tube provides fine tracking weight adjustment. The relative position of this ring and the main counterweight can alter the arm/cartridge resonance frequency and thus optimise the cartridge’s playback performance. |
| SG-II Tonearm Main Counterweight The dual-axis counterweight assembly is precision adjustable for tracking force and azimuth. Its width adds to lateral stability – think Charles Blondin crossing Niagara Falls. |

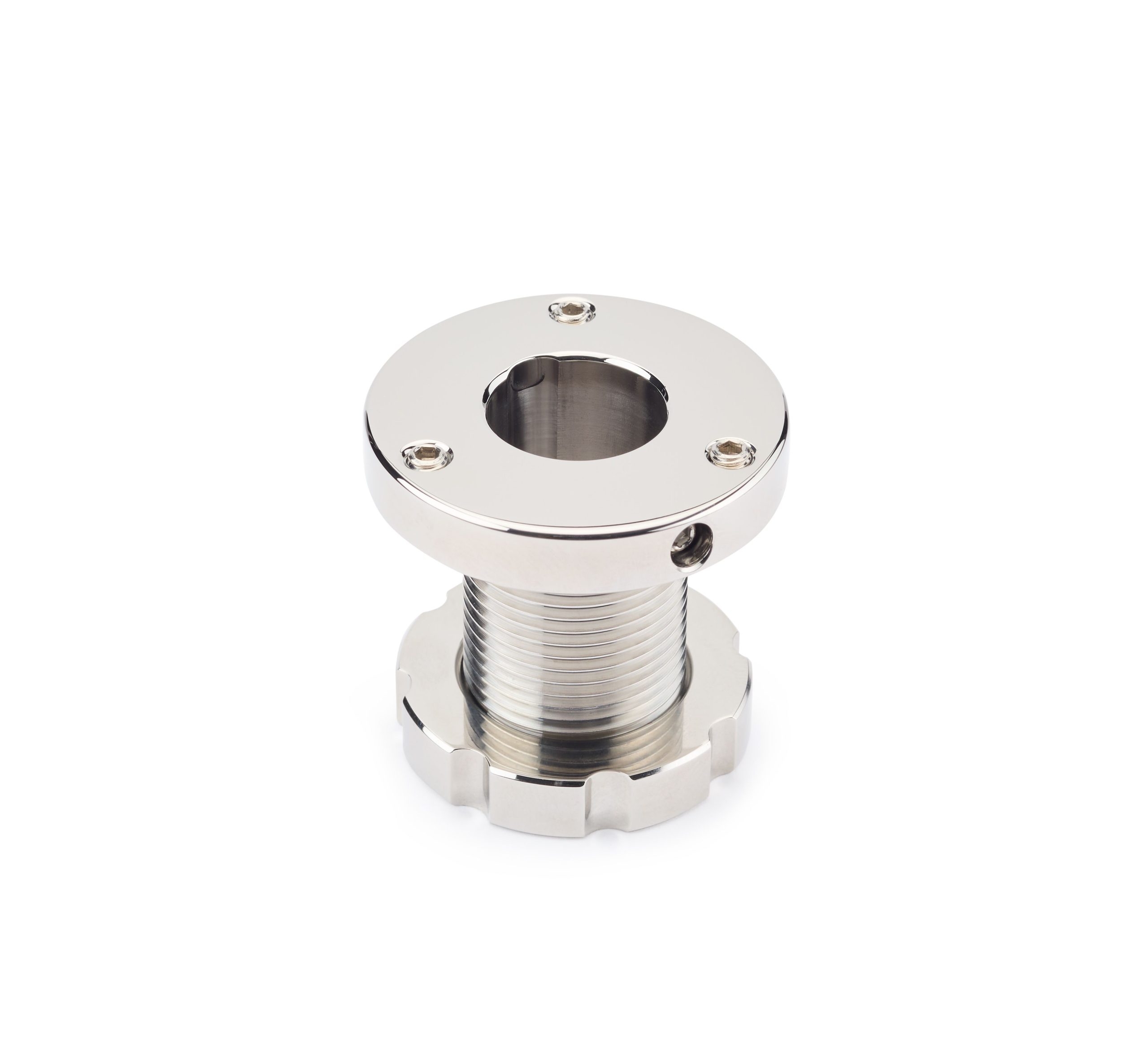

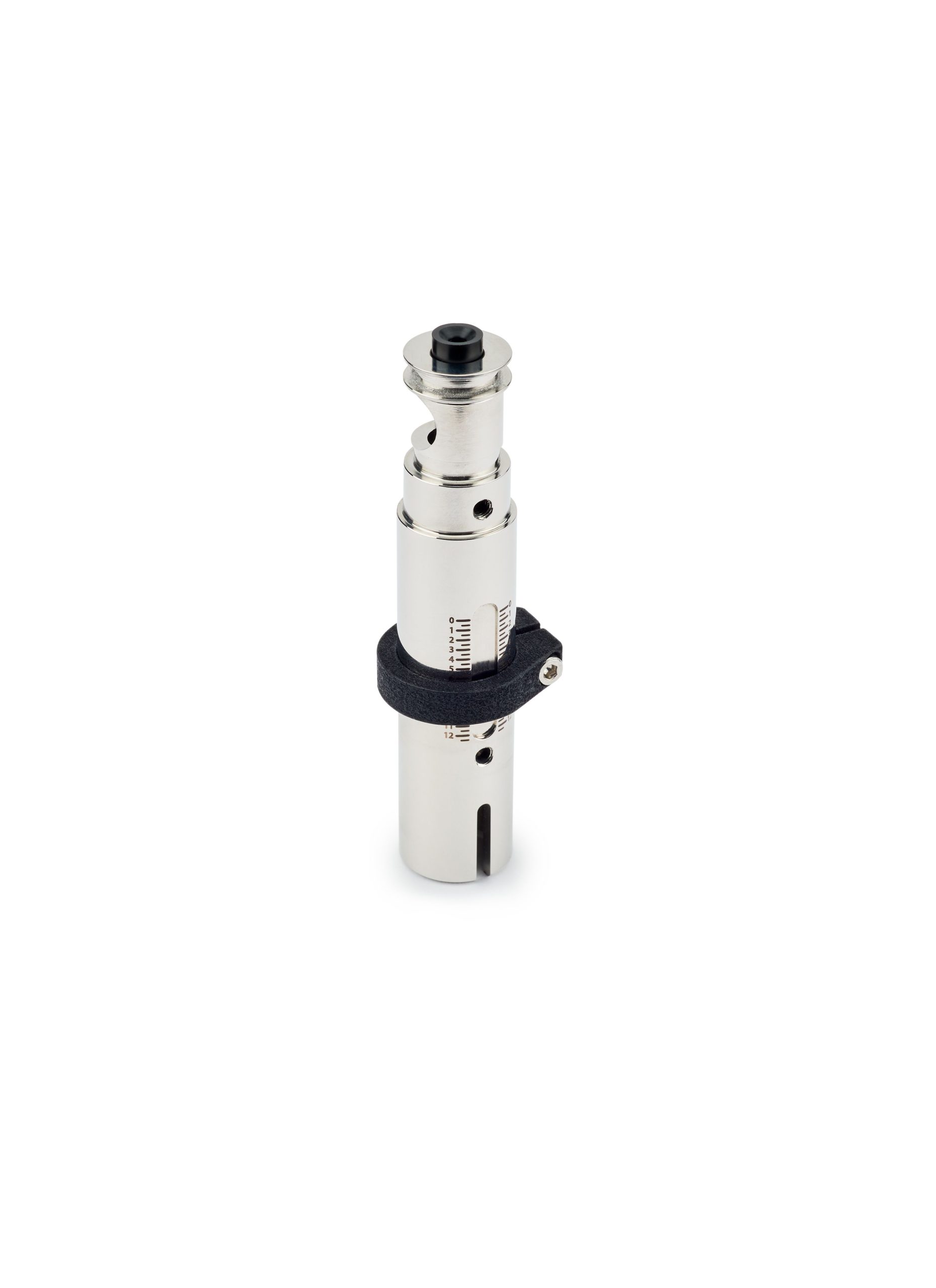

| SG Tonearm Pillar Holder and Clamp The precision machined stainless steel pillar is held in place with a new stainless high-precision gloss polished pillar holder and clamp to provide the tonearm/cartridge with the required interface rigidly coupled to the record player. |
| Internal Wiring & Contact Connectors The cartridge tags and the 5-pin connector pins are designed, machined, and gold-plated to Vertere’s exact specifications for the SG-II PTA. The 5-pin connector main body is CNC machined from solid PTFE for its superior dielectric characteristics. Internal wiring utilises Pulse HB. Bias-curve adjustable anti-skate mechanism There is much debate about how to set anti-skate optimally. The ideal setting is affected by tracking weight, record speed, stylus profile and record cut. But it’s the hi-fi business, so there are n+1 arguments about the correct philosophy. The SG-PTA allows the anti-skate to be set variably across the record – for example, greater at the outside or greater at the inner. The optimal results are established by listening at the beginning, middle and end of a selection of records and choosing the best performance across all three positions. |
| Technical Specifications Type Tri-pivot articulated Effective Length 240mm Overhang 17.5mm Offset Angle 22.9° Head-Shell Titanium Arm Tube Wrapped Carbon Fibre Bearing Yoke Structure Aluminium Body Bearing Type point Captive Silicon Nitride Balls (x3) Tungsten Carbide Counter Weight High Polished Stainless Steel Stainless Steel T/W Adj. Sleeve Internal Wiring Pulse Hand-built Connector Proprietary Cartridge Tags & 5-Pin Triple Thickness Gold Plated Contacts Tonearm Cable veRum Weight 495g Touraj explains the source of some of his background knowledge “Our collaboration with music industry engineers has given us invaluable insights into the art of cutting. This knowledge has enabled us to advance our record player design in many ways to extract the maximum from vinyl records. For example, with his remixes of the Beatles albums, Giles Martin – son of the late Sir George – used a Vertere MG-1 record player, including SG-1 tonearm and PHONO-1 preamplifier throughout, to check and approve the acetates and the test pressings. We’ve worked closely with the multi-award-winning mastering engineer Miles Showell since February 2017.Miles has been using his own extensively customised Neumann VMS 80 lathe, incorporating Vertere cables, to cut standard and half-speed masters for the likes of ABBA, Cream, The Police, and The Rolling Stones, as well as the 50th-anniversary release of The Beatles’ Sgt Pepper’s Lonely Hearts Club Band and The Beatles (otherwise known as ‘The White Album’). Working closely with Mileshas led to the first releases on our record label, Vertere Records. Releases: a three-track EP, two albumsby Scottish band Caezar, and the first album by Dutch singer/songwriter Elles Springs, which was specially tape-transferred, and then half-speed mastered and cut by Miles for our label. By involving ourselves at every stage of the record-making process, we can ensure our players bring you as close as possible to what the artists and engineers wanted you to hear.” About Vertere Reducing engineering to its fundamentals will get you closer to the original recording. When aiming to reproduce the complexities of music, it’s all too easy to introduce even more significant complications in the engineering of audio equipment, putting in place one element to solve the problems until the whole design escalates into something fiendishly intricate – and unnecessarily expensive. That’s not the Vertere way: coming at the whole problem with decades of audio and mechanical engineering experience, plus close collaboration with the recording and mastering industry, we step back, take a long, hard look at the fundamentals, and look for simple, elegant solutions. That may sound like a simple ‘less is more’ philosophy, but we prefer to look at it this way: the best audio equipment shouldn’t add anything to or remove anything from the original recording. Instead, it should affect it as little as possible, bringing the listener closer to what the artist, producer and mastering engineer wanted you to hear. |
Vertere Acoustics Munich Motorworld – Walter Rohrl Suite. 2024年05月09日
プレスカンファレンスにおいて、Vertereの創設者でありチーフデザイナーであるTouraj Moghaddamは、最新設計のトーンアームSG-II PTAを発表し、デモンストレーションを行った。
Vertereの新しいハイエンド・トーンイヤーは、SG-1 PTAトーンアームと一見似ていることから、SG-II PTAと名付けられた。SG-IIは、ファイントラッキング・フォース・ウェイト、リフト・ロワー・メカニズム、窒化ケイ素トリプル・ベアリング・アセンブリの3つのパーツしか共有していません。SG-II-PTA HBは13500ポンド、16998ユーロ、16995ドルで販売される。発売は7月から。
Vertereの世界中の顧客は、SG-1やRG-1レコードプレーヤーにもっとマッチするトーンイヤームを求めていた。VertereのSuper Groove Precision Tonearmsは、ロール巻きカーボンファイバー、ステンレススチール、アルミニウム合金、真鍮、窒化ケイ素などの高品質素材の組み合わせを使用しています。そのユニークなベアリング設計と多彩なアンチスケート調整機能により、最高品質のカートリッジとターンテーブルの理想的なパートナーとなっています。プレッシャーに屈することなく、Tourajはリファレンス・トーンイヤームに迫る性能を持ちながら、より手頃な価格の新しいトーンイヤームを目標に掲げました。Tはタングステン・カーバイドを追加し、部品表から真鍮を削除しましたが、その過程でほとんどすべてを変更しました。SG-IIは聴かなければなりません。古い兄弟機よりも圧倒的に優れている。
全体的な目的は、スタイラス先端に見られる有効質量を最適化することでした。最適化すればするほど、スタイラス先端の動きが大きくなり、トーンアームの動きが小さくなるため、効率、ダイナミクス、情報検索が向上します。
主な改良点
超低摩擦を実現した新開発の超研磨、エアロスペース精度の炭化ケイ素/炭化タングステン・トリピボット・ベアリング、 ダイナミックな質量分布を改善した新しいチタン製ヘッドシェル。 軸ステンレス製カウンターウェイト、アジマス調整が容易な調整可能アウトライダー付き オーステナイト系ステンレス製センターピラーおよびベアリングホルダー オーステナイト系ステンレス製ピラーホルダーおよびクランプ VTA調整カラーにより、調整が容易で再現性が向上 新ベアリングヨーク、ベアリングがスタイラス先端に一致 ヘッドシェルとベアリングヨークの接合部には、より剛性の高いロールカーボンファイバーチューブを採用 動的質量中心/慣性中心の改善 トランジット用アームロック付きアームレストの改良 トランジット用スペーサー/ロック「ペンギン
既存のイノベーション
非共振、高剛性ロール巻きカーボンファイバーアームチューブ。スライド式有効質量／アームカートリッジ共振／トラッキングウェイト微調整アジャスター バイアスカーブ調整式アンチスケート機構。Vertere HB内部配線 無垢のPTFEから機械加工されたアームDINコネクター 精密機械加工されたVertereコネクター 全ての接続部はカスタム製造され、3重金メッキが施されています。
SG-II TPAトーンアーム・ベアリングの特徴
独自のTri-Pivotベアリングは、精密加工されたアセタール製ボール保持リングに固定された3つの超円形窒化ケイ素ボールで構成され、航空宇宙用に精密加工された炭化タングステン製ピボットを支えます。窒化ケイ素製ボールの中央に位置するピボット・ポイントは、完璧なサポートとアーティキュレーションを提供します。新開発の炭化タングステン・ピボットは、RG-1レコード・プレーヤーのメイン・ベアリングと同様に機械加工と研磨が施され、極めて低い摩擦、スティクション、ノイズを実現しています。
TPAベアリング・デザインの背景
SG-II PTAトーンアームは、一見するとユニ・ピボットと思われるかもしれませんが、そうではありません。
ユニピボットは、トーンアームが左右や上下に動く間、ベアリングの接触点を滑って移動します。ある面が別の面で支えられ、相対的にスライドしているのです。このため、支持軸受面上の接触点には常に多少のスケーティングが生じます。スケーティングやチャタリングはミクロン単位かもしれないが、ビニールの溝に保存されている情報の大きさも同じである。ベアリングの不要なびびりによる情報の損失をなくすため、トゥーラジはトライピボット・ベアリングを設計した。3つの窒化ケイ素精密ボールと超精密加工されたタングステンカーバイトポイントが、アームのサポートとアーティキュレーションを提供します。トーンアームはユニ・ピボットとして動作しているように見えますが、ベアリングのビビリがなく、信号情報を可能な限り保存しています。その結果、予想外の明瞭さ、音楽性、ディテールを備えた生き生きとしたダイナミック・レスポンスが得られ、SG-1よりも格段に優れています。
SG-II トーンアーム・チューブ＆ヘッドシェル
アームチューブにはロール巻きカーボンファイバーが使用されています。これにより、引抜成形やモールド成形に比べ、より高い強度と均質な繊維構造を実現しています。ヘッドシェルは、より優れたダイナミックバランスを実現するために再設計された新しいチタン製。構造的に改良された新しい接合合金エンドインサートを使用してアームチューブに接続されています。この構成による自然な非共振性と高い強度対重量比は、最適なカートリッジ・プラットフォームを提供します。
アルミニウム製ベアリング・ヨークとオーステナイト系ステンレス（316）鋼製支柱
超精密タングステンカーバイトベアリングピボットは、新しい精密加工アルミニウム合金ヨークに構造的に接着されています。このアセンブリは、アームチューブ、メインカウンターウェイト、アンチスケート機構に必要なサポートを提供します。ピボットポイントとカウンターウェイトの重心は、スタイラス先端と垂直に配置され、ダイナミックな重心と慣性中心が改善されています。
アーム/カートリッジ共振周波数とファイントラッキングウェイト調整
アームチューブに沿って移動可能な、調整可能で結合解除されたステンレスリングにより、トラッキングウェイトの微調整が可能です。 このリングとメイン・カウンターウェイトの相対位置により、アームとカートリッジの共振周波数を変化させ、カートリッジの再生性能を最適化することができます。
SG-II トーンアーム メインカウンターウェイト
二軸カウンターウェイトアッセンブリーは、トラッキングフォースとアジマスの精密調整が可能です。その幅は、ナイアガラの滝を渡るシャルル・ブロンダンを思い浮かべると、横方向の安定性を高めます。
SGトーンアーム支柱ホルダーとクランプ
精密加工されたステンレススチール製のピラーは、新しいステンレス製の高精度光沢研磨ピラーホルダーとクランプで固定され、トーンアーム/カートリッジに必要なインターフェースをレコードプレーヤーに強固に結合します。
内部配線とコンタクトコネクター
カートリッジタグと5ピンコネクターピンは、VertereのSG-II PTA用仕様に合わせて設計、機械加工、金メッキが施されています。5ピンコネクター本体は、優れた誘電特性を持つ固体PTFEからCNC加工されています。内部配線にはパルスHBを使用。
バイアス・カーブ調整可能なアンチスケート・メカニズム
アンチスケートの最適な設定方法については多くの議論があります。理想的な設定は、トラッキング・ウェイト、レコード・スピード、スタイラス・プロファイル、レコード・カットの影響を受けます。しかし、Hi-Fiビジネスですから、正しい哲学についてn+1の議論があります。SG-PTAでは、アンチスケートをレコードの外側で大きく、内側で大きくなど、レコード全体で可変に設定することができます。最適な結果は、選りすぐりのレコードの最初、真ん中、最後を聴き、3つの位置すべてで最高のパフォーマンスを選択することで確立されます。
